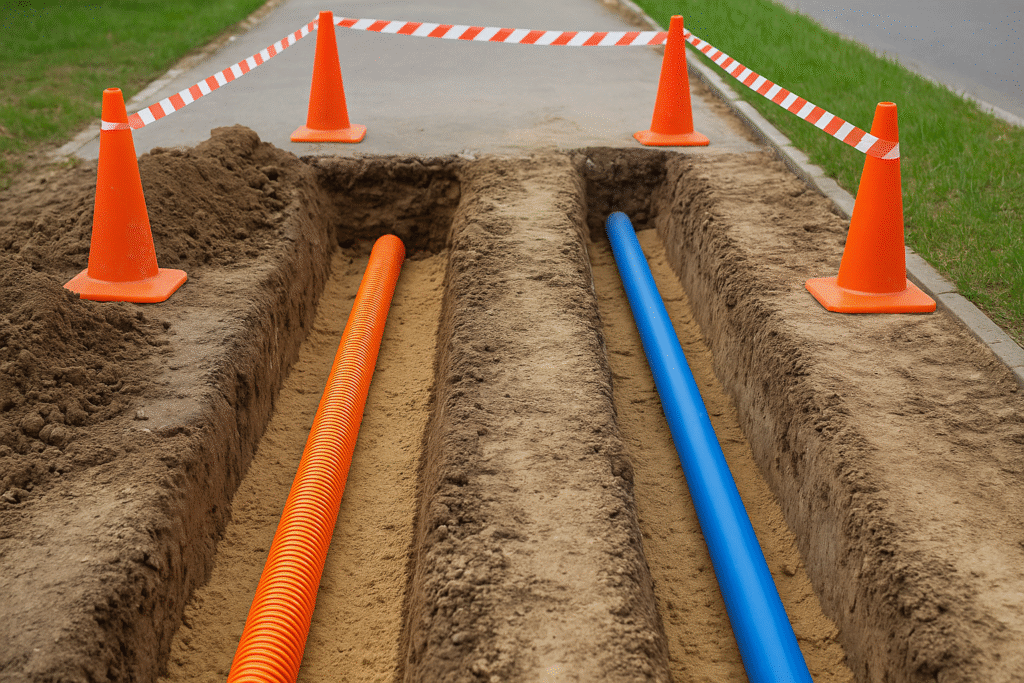

Правильно выполненная траншея экономит время на монтаж и снижает риск аварий. Ниже — понятная инструкция, где без лишней «технарщины» разложены ориентиры глубины/ширины, правила песчаной подушки и важные предосторожности. Материал ориентирован на частные участки и небольшие объекты в Астане и области. Для крупных проектов опирайтесь на проект и местные нормативы — они имеют приоритет.
Зачем вообще нужны «нормы» для траншей
Кабель и водопровод чувствительны к внешним факторам: промерзание, подвижки грунта, нагрузка от транспорта, соседние сети. Неправильная глубина или ширина ведут к перегреву кабеля, надлому трубы, провалам грунта и дорогостоящим переделкам. «Бытовые» ориентиры помогают не ошибиться ещё на этапе копки.
Ориентиры по глубине и ширине
Траншея под кабель (силовой/слаботочный)
- Глубина: обычно 0,6–0,9 м для частных трасс и дворовых сетей. В местах с возможной нагрузкой сверху (проезд, парковка) — глубже.
- Ширина: как правило 0,2–0,4 м под одиночный кабель/гофру; если идёт несколько линий — добавляйте зазор между ними.
- Запас на подушку/засыпку: учтите 10–15 см под кабелем и 10–15 см над ним (песок/мелкий грунт) + место для сигнальной ленты.
Полезно: над кабелем на 0,2–0,3 м часто укладывают сигнальную ленту (или плиты/кирпич в зонах риска) — чтобы при будущих работах вовремя «поймать» трассу.
Траншея под водопровод (ПНД/ПВХ/сталь)
- Глубина: ниже зоны промерзания для вашего района. Если точно не знаете — закладывайте >1,2–1,5 м и ориентируйтесь на проект. На проездах и открытых местах глубину разумно увеличить.
- Ширина: наружный диаметр трубы + 20–30 см на сторону (чтобы сформировать подушку/обсыпку и безопасно работать инструментом). Для трубы Ø32–40 мм это обычно 0,3–0,5 м.
Важно: для водопровода закладывают уклон к точкам слива/колодцам (обычно 0,3–0,5 см на метр в бытовых схемах), чтобы упростить обслуживание и избежать «застоев».
Песчаная подушка и обсыпка: как и сколько
Песчаная подушка нужна, чтобы распределить нагрузку и защитить кабель/трубу от точечных камней и острых включений в грунте.
Базовая схема:
- На дно траншеи — песок 10–15 см, разровнять, слегка уплотнить (не «бетонить»).
- Уложить кабель/трубу без заломов и «гармошек». Для трубы — соблюдать радиус изгиба.
- Сверху — обсыпка песком 10–15 см, чтобы элемент оказался в «колыбели».
- Далее — послойная засыпка вынутым мелким грунтом (без камней) с лёгким трамбованием слоями 15–20 см.
Нельзя засыпать крупными камнями, строительным мусором, мерзлым комом — это повреждает и кабель, и трубу.
Предосторожности и безопасность (то, о чём часто забывают)
- Поиск действующих сетей. До копки уточните расположение чужих коммуникаций (электро, газ, связь, вода). Порванная «оптика» или кабель стоят очень дорого.
- Шурфы/проколы на пересечениях. С другими сетями — перпендикулярно, с защитной гильзой/гофрой; сохраняйте вертикальный/горизонтальный зазор.
- Крепление стенок. На глубине >1,2 м и в сыпучих грунтах стенки могут осыпаться: либо укладывайте укосы, либо ставьте опалубку/распорки.
- Влажность и дожди. Не начинайте засыпку «в кашу»: дождитесь стабилизации влажности, иначе траншею «поведёт», а трубу начнёт «гулять».
- Переезды и нагрузка. Под дорогами/проездами — усиленная защита (гильза, увеличенная глубина, плиты).
- Маркировка трассы. Фиксируйте повороты, глубины и точки выхода на план: это сэкономит часы на будущих ремонтах/доработках.
Что отличает траншею под кабель от траншеи под воду
Кабель не боится «воздуха», но боится перегрева, перетирания и влаги в соединениях. Поэтому — сигнальная лента, песок без камня, аккуратные повороты, не класть в одну канаву с газом/сильным теплом, и не наваливать поверх кабеля тяжёлый щебень без слоя песка.
Водопровод боится мороза, изгибов и локальных нагрузок. Ему нужен уклон (для обслуживания), глубина ниже промерзания, «мягкая» песчаная постель и обсыпка без камней. На вводах в дом/в колодец — гильза и аккуратные переходы.
Уклон и повороты: простые правила
- Уклон водопровода — небольшой, равномерный, чтобы вода не «стояла» в низких точках.
- Повороты выполняют постепенно (без острых «колен»). Для трубы — соблюдайте минимальный радиус изгиба (зависит от материала и диаметра).
- Кабель прокладывают без петель и резких перегибов; в гофре — следите, чтобы она не защемлялась и не «ломалась» на углах.
Защита кабеля: лента, труба и предупреждение
Чтобы кабель не повредили в будущем, применяют простые меры:
- защитная труба/гофра (особенно на пересечениях, в местах входа в здание, под дорожками);
- сигнальная лента выше кабеля — чтобы при копке сначала наткнулись на ленту, а не на провод;
- аккуратная засыпка песком без камней.
Это недорогие вещи, но они реально предотвращают аварии.
Засыпка: слой за слоем
- Песок над элементом (10–15 см) — разровнять, легко уплотнить.
- Мелкий грунт (без включений) — слоями 15–20 см с лёгким трамбованием.
- Сигнальная лента (для кабеля) — на 20–30 см выше уровня кабеля.
- Финишная засыпка/восстановление покрытия — газон, щебень, асфальт, плитка (по проекту).
Совет: фотофиксация по этапам (дно/подушка, укладка, обсыпка, лента) сильно помогает при сдаче и будущих работах.
Частые ошибки — и как их избежать
- Слишком мелко: кабель перегревается/цепляют лопатой; водопровод мёрзнет. Делайте запас по глубине.
- Ширина «на глаз»: потом не хватает места на подушку/обсыпку — труба «жмётся» к грунту и трескается от точечных нагрузок.
- Камни и мусор в засыпке: порезы гофры, пробоины труб, повреждение изоляции. Только песок/мелкий грунт.
- Нет сигнальной ленты: через год сами же перережете линию при новом ландшафте.
- Резкие повороты: залом кабеля/трубы и быстрый выход из строя.
- Отсутствие схемы: забыли, где идёт трасса — потом всё «на удачу».
Небольшая памятка по выбору техники (Астана)
- Узкая длинная траншея под кабель/полив: выгоднее траншеекопатель (ровно, быстро, мало восстановления).
- Глубокий ввод водопровода/локальные узлы: удобнее экскаватор-погрузчик (глубина + котлованы + засыпка).
- Смешанные работы: часто комбинируют — траншеекопатель на прямых, экскаватор на узлах.
Мини-чек-лист для заказчика
Перед тем как «закрыть» траншею, проверьте:
- глубина достаточная под вашу задачу (водопровод/кабель);
- дно ровное, без камней;
- есть песчаная подушка и песчаная присыпка сверху;
- кабель защищён (труба/гофра на сложных участках) и есть сигнальная лента;
- засыпка выполняется слоями с уплотнением;
- места ввода в здание выполнены аккуратно и защищены.
Итоги
- Для кабеля ориентируйтесь на 0,6–0,9 м глубины и 0,2–0,4 м ширины, с песком 10–15 см снизу/сверху и сигнальной лентой.
- Для водопровода — глубина ниже промерзания, ширина диаметр трубы + 20–30 см на сторону, уклон к точке обслуживания.
- Песчаная подушка и аккуратная обсыпка — не «прихоть», а защита от перегрева/надлома.
- Соблюдайте предосторожности: сети, крепление стенок, пересечения, гильзы, фотофиксация.
Часто задаваемые вопросы
Какая глубина промерзания грунта в Астане, чтобы правильно заложить водопровод?
В Астане и Акмолинской области расчётная глубина промерзания достигает 1,8–2,2 м. Водопровод закладывают ниже этой отметки — на практике 1,8–2 м, либо утепляют трубу и греющим кабелем при меньшем заглублении. Ориентир по проекту приоритетен.
Сколько стоит выкопать траншею под кабель или водопровод в Астане?
Механизированная копка траншеекопателем обходится ориентировочно от 1500–3000 ₸ за погонный метр, экскаватором-погрузчиком — от 25000–40000 ₸ за час работы. Итог зависит от глубины, длины трассы и типа грунта. Точную смету дают после выезда.
Можно ли копать траншеи зимой в мёрзлом грунте?
Да, в Астане работаем круглый год 24/7. Мёрзлый слой снимают гидромолотом на экскаваторе, затем идёт обычная выемка. Зимой важно не засыпать трубу мёрзлым комом — используют песок и талый мелкий грунт, иначе весной траншею поведёт.
На каком расстоянии друг от друга прокладывать траншею под кабель и под водопровод?
Силовой кабель и водопровод в параллельных траншеях разносят обычно на 0,5–1 м по горизонтали. На пересечениях выдерживают вертикальный зазор от 0,5 м, кабель защищают гильзой или гофрой. Точный разнос зависит от напряжения и диаметра.
За какое время выкопают траншею под кабель на дачном участке?
Траншеекопатель проходит узкую траншею со скоростью примерно 100–300 м в смену в зависимости от грунта. Участок в 50–80 м обычно копают за несколько часов. Ровные стенки требуют минимального восстановления после засыпки.
Нужно ли согласование перед копкой траншеи рядом с чужими сетями?
Если поблизости проходят электросети, газ, связь или магистральная вода, до начала работ уточняют их расположение и получают согласование у владельца сети. Повреждение оптики или кабеля обходится в сотни тысяч тенге, поэтому сети выносят на план заранее.
